- die Hildebrand-Knorr-Bremse -

Die Hik-Bremse besteht aus einem Ventilträger, an dem das Haupt- und Nebensteuerventil sowie das Löseventil angebracht sind. In dem Ventilträger ist auch die Steuerkammer A untergebracht.

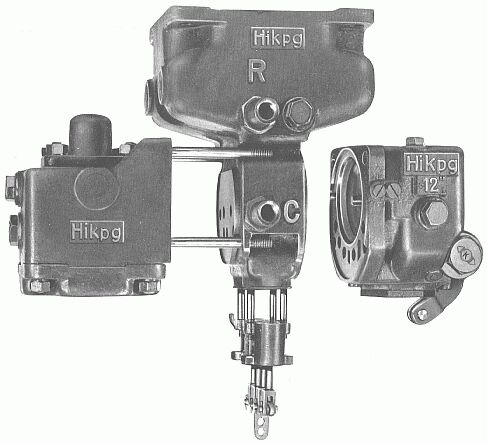

Das Steuerventil Hikp1 mit seinen einzelnen Baugruppen: Ventilträger mit A-Kammer (oben), Nebensteuerventil (links), Hauptsteuerventil (rechts) und Löseventil (unten).

Steuerventil Hikp1

Auf der linken Seite des Ventilträgers ist das Nebensteuerventil untergebracht, auf der rechten Seite das Hauptsteuerventil. Das Löseventil ist an der Unterseite des Ventilträgers angebracht.

Das Zusammenwirken der einzelnen Bauteile der Hildebrand-Knorr-Bremse wird auf der folgenden Seite erklärt.
