- Die Doppelverbundluftpumpe Bauart Nielebock-Knorr -



Die Luftpumpe Bauart Nielebock-Knorr besteht aus drei Teilen:

- Dampfteil

- Mittelteil

- Luftteil

Die folgende Abbildung zeigt den allgemeinen Aufbau der Pumpe. Hier werden die einzelnem Baugruppen detailliert beschrieben.

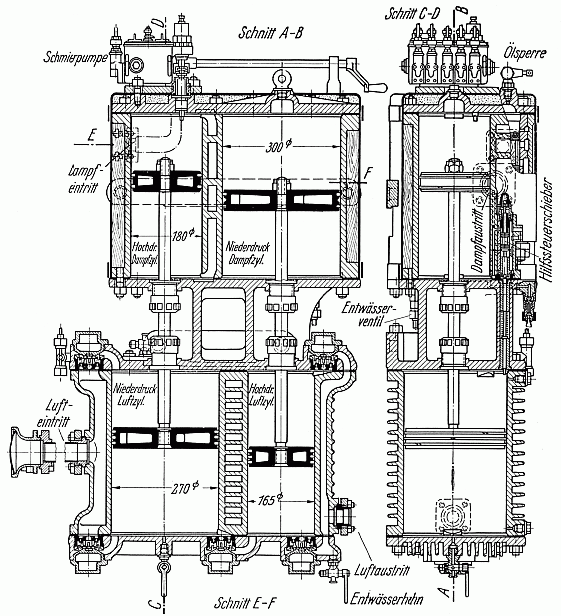

Doppelverbundluftpumpe Bauart Nielebock-Knorr, Schnitt

Doppelverbundluftpumpe Bauart Nielebock-Knorr, Schnitt

Auf dem oberen Deckel der Pumpe ist die Schmierpresse angebaut, welche mit 5 Abgängen die Schmierstellen mit Öl versorgt. In dem Dampfteil der Pumpe sind die beiden Dampfzylinder untergebracht. Zwischen den beiden Dampfzylindern befindet sich der Hauptsteuerschieber, am Hochdruckdampfzylinder der Hilfssteuerschieber der Nielebock-Steuerung.
